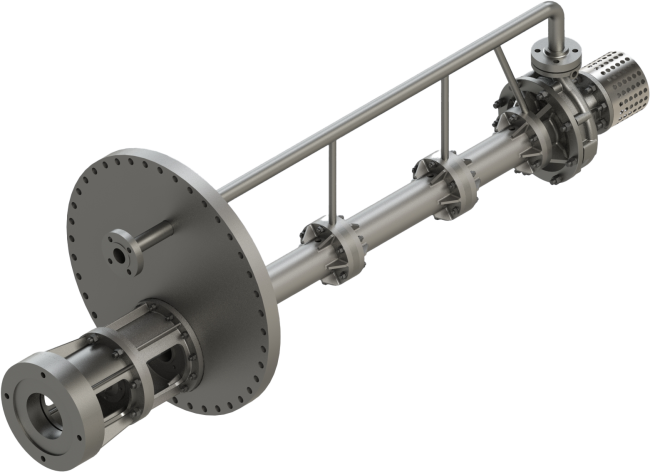

Вертикальные полупогружные одноступенчатые насосы

АНГН-В (тип VS4)

Насосы представляют собой вертикальные, одноступенчатые, одностороннего всасывания, погружные центробежные насосы со спиральным корпусом и длинным валом, разработанные в соответствии со стандартом API 610 11th.

Данная серия насосов отличается высокой безопасностью и надежностью. Насос может работать стабильно и иметь длительный срок службы. Он прост и удобен в обслуживании благодаря универсальности деталей, небольшому количеству запасных частей и высокой производительности.

В этой серии насосов используется паровая рубашка, которая подходит для перекачивания сред с высокой температурой плавления, которые легко затвердевают после остановки, таких как асфальт, жидкая сера, канифоль, желтый фосфор, парафин и т. д.

Область применения

Эта серия насосов широко используется на химических, нефтяных, нефтеперерабатывающих заводах, сталелитейных заводах, электростанциях и так далее.

Диапазон производительности

Диапазон расхода: 2~400м3/ч

Дальность напора ~150 м.

Глубина погружения : до 15 м.

Применимая температура: ~ 450 °C

Конструктивные особенности

® Уплотнение вала не контактирует со средой, и в динамическом уплотнении нет места утечки. В уплотнении используется лабиринтное уплотнение или сальниковое уплотнение, предотвращающее утечку среды наружу.

@ Подшипниковый узел оснащен двухрядным радиально-упорным шарикоподшипником, который установлен на валу с помощью подшипниковой втулки для облегчения регулировки осевого положения ротора. Он смазывается жидким маслом и оснащен водяным охлаждением, обеспечивающим поддержание температуры в масляной камере в безопасном диапазоне, что делает работу насоса более безопасной и продолжительной.

© паровая рубашка эффективно предотвращает блокировку ротора из-за быстрого затвердевания среды после остановки.

© Выпускная сбоку тип (VS4) и оснащена специальной телескопической компенсационной конструкцией для предотвращения напряжений, вызванных тепловым расширением.

© Насосы используют теорию проектирования гибкого вала и многоточечную опорную конструкцию. Диапазон точек опоры соответствует требованиям стандарта API 610.

© Втулки доступны в различных конфигурациях из материалов, подходящих для различных условий эксплуатации, например, из карбида кремния, наполненного тетрафторэтилена, материалов с пропиткой графита, ковкого чугуна и т. д.

® Насосы оснащены конструкцией вала с конической втулкой, обеспечивающей высокую соосность, точное позиционирование и надежную передачу крутящего момента.

© на входе установлен фильтр для фильтрации перекачиваемой среды во избежание засорения.

• Фланцы ГОСТ/DIN/ANSI/ISO
• Торцевые уплотнения API 682
