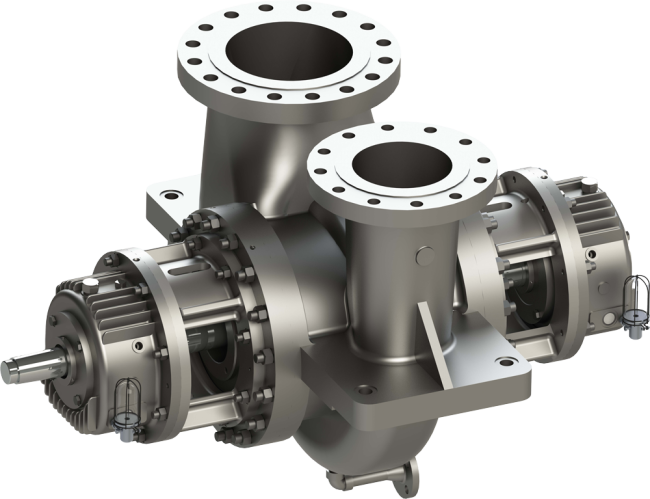

Одно-/многоступенчатые насосы двустороннего входа

АНГН-Т (тип BB2)

Насосы имеют горизонтальное, двухопорное, радиальное разъемное исполнение, двуспиральный отвод, колесо одно-двух стороннего всасывания. Стандарт проектирования — API 610 11, код API — BB2.

Область применения

Эта серия насосов широко используется в условиях высокой температуры, низкой температуры или высокого давления в нефтехимической, нефтеперерабатывающей, углехимической, водоподготовке (опреснение) и других отраслях промышленности.

Диапазон производительности

Диапазон расхода: 10~4500м3/ч

Диапазон напора: ~670м

Применимая температура: -80~450°C

Расчетное давление: до 15МПа

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Корпус имеет конструкцию опоры по центральной линии, радиальное разъем, проточный канал камеры нагнетания с двойной спиралью и самобалансировку радиальной силы. Корпус насоса имеет цельную литую конструкцию.

© Подшипники скольжения с принудительной смазкой, самосмазывающиеся подшипники скольжения или подшипники качения могут быть сконфигурированы в зависимости рабочих условий.

© Направления входа и выхода насоса могут быть спроектированы в соответствии с требованиями к подключению трубопровода, например, сверху или сбоку .

© Пылезащитный диск может быть в форме «изолятор подшипника», чтобы предотвратить внутреннюю утечку смазки и попадание внешней воды или пыли в корпус подшипника.

© Крышка насоса оснащена камерой водяного охлаждения, которую можно чистить. Это может обеспечить охлаждение или изоляцию уплотнительной камеры, а также изолировать теплопроводность высокой температуры к концу подшипника в условиях работы при высоких температурах.

© Благодаря ступенчатой конструкции вала легко устанавливать, разбирать и ремонтировать муфты, подшипники и уплотнения.

© Фланцы ГОСТ/ DIN/ANSI/ISO

©Торцевые уплотнения API 682
