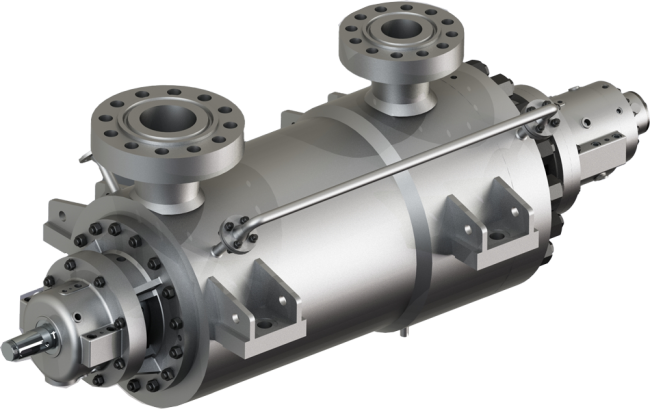

Двухкорпусные многоступенчатые насосы

АНГН-С5 (тип BB5)

Насосы данной представляют собой многоступенчатые центробежные насосы горизонтального, двухкорпусного типа, с однонаправленным рабочим колесом, первой ступенью одностороннего или двустороннего всасывания. Стандарт проектирования — API 610 11, код API — BB5.

Область применения

Насосы в основном используются нефтеперерабатывающих заводах, теплоэлектростанциях, угольно-химической промышленности, городском водоснабжении, водоподготовке, нефтехимической и других отраслях промышленности. Подходит для транспортировки легковоспламеняющихся, взрывоопасных, токсичных жидкостей, высокой температуры и высокого давления, таких как сжиженный нефтяной газ, легкие углеводороды, питательная вода для котлов и т. д.

Диапазон производительности

Диапазон расхода: 5–1440 м3/ч.

Диапазон напора: ~3200 м.

Применимая температура: -80–450°C.

Расчетное давление: ~35 МПа.

Конструктивные особенности

© детали корпуса и крышки насоса изготовлены методом ковки, что делает эксплуатацию более безопасной и надежной.

© Корпус насоса и рабочее колесо снабжены уплотнительным кольцом. Зазор и твердость соответствуют стандарту API 610. Запасные части легко заменяются и имеют длительный срок службы.

© Есть направляющие шпонки и позиционирующие штифты. При транспортировке высокотемпературной среды насос расширяется и выдвигается к не приводному концу, что не влияет на соединение между насосом и приводной машиной. Эксплуатация безопаснее и надежнее.

© В зависимости от мощности и скорости могут использоваться самосмазывающиеся подшипники скольжения и конструкции подшипников скольжения с принудительной смазкой.

© Ротор имеет встроенную конструкцию извлечения, которая позволяет осуществлять техническое обслуживание и проверку насоса без отсоединения впускных и выпускных трубопроводов.

© Фланцы ГОСТ/DIN/ANSI/ISO
