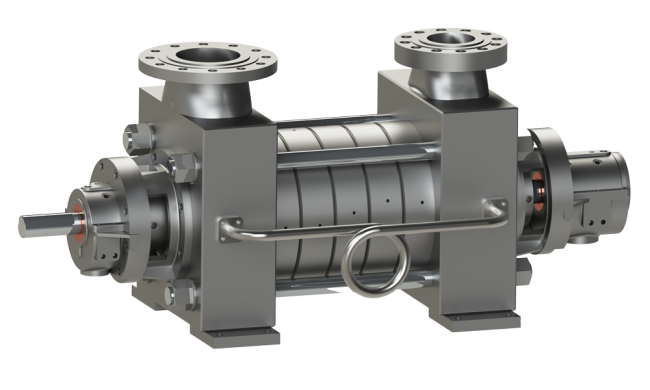

Многоступенчатые насосы с горизонтальным разъемом корпуса

АНГН-С3 (тип BB3)

Серия насосов представляет собой многоступенчатые центробежные насосы горизонтального исполнения со спиральным и горизонтального открытого типа. Стандарт проектирования — API 610 11, код API — BB3.

Серия насосов представляет собой однокорпусную конструкцию с центральной опорой. Рабочее колесо расположено симметрично, а осевая сила автоматически балансируется. Нет сложного балансировочного устройства, оно безопасно и надежно при транспортировке среды, содержащей частицы.

Область применения

Эта серия насосов в основном используется в нефтедобывающей, нефтехимической, химической, углехимической, трубопроводной транспортировке, опреснении морской воды, на электростанциях и т. д. Ее также можно использовать для сточных вод и насосах, обедненных метанолом, в угольно-химической промышленности.

Насосы используются в типичных условиях эксплуатации, таких как подача питательной воды в котлы на электростанциях, удаление кокса и фосфора на сталелитейных заводах, закачка воды на нефтяных месторождениях и другие применения под высоким давлением.

Диапазон производительности

Диапазон расхода: 10–1500 м3/ч

Диапазон напора: ~3000 м

Применимая температура: -40–200°C

Расчетное давление: ~35 МПа

Расчетная скорость: ~6000 об/мин

Конструктивные особенности

Рабочее колесо первой ступени имеет всасывающую конструкцию и обладает хорошими кавитационными характеристиками. Крыльчатка расположена спина к спине, поэтому осевая сила автоматически балансируется без уравновешивающего механизма сложной конструкции. Это упрощает конструкцию насоса и облегчает перекачивание среды с твердыми частицами.

© Подшипники могут иметь самосмазывающуюся конструкцию скользящего подшипника и конструкцию подшипника с принудительной смазкой в зависимости от условий эксплуатации.

© Все пары трения изготовлены из материалов с высокой твердостью и износостойкостью. Вращающиеся втулки и кольца закалены, что не только обеспечивает высокую твердость и тем самым увеличивает срок службы .

©Фланцы ГОСТ/ DIN/ANSI/ISO ©Торцевые уплотнения API 682
