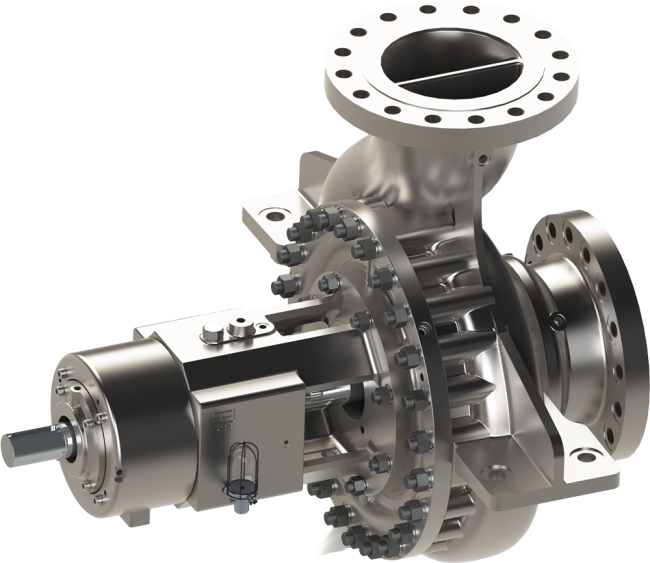

Консольные одноступенчатые насосы

АНГН-К (тип OH1, OH2)

Насосы представляют собой горизонтальные, одноступенчатые, одновсасывающие, консольные центробежные насосы с центральной опорой. Стандарты проектирования: API 610 и ISO13709. Код API — ОН1, OH2.

Область применения

Насосы этой серии в основном используются на нефтеперерабатывающих заводах, в нефтехимической, криогенной технике, углехимии, химическом волокне и общепромышленных процессах, на электростанциях, в крупных и средних установках отопления и кондиционирования воздуха, в технике защиты окружающей среды, в морской промышленности и на опреснительных установках. как и другие отрасли и области.

Диапазон производительности

Диапазон расхода: 2~3000м3/ч

Диапазон головы: 15 ~ 300 м

Применимая температура: -80~450°C

Расчетное давление: ~10 МПа

ОСОБЕННОСТИ КОНСТРУКЦИИ:

© Превосходная гидравлическая модель обеспечивает высокую эффективность насоса и хорошие кавитационные характеристики. Рабочее колесо надежно фиксируется на валу с помощью гайки рабочего колеса и имеет эффективную конструкцию, предотвращающую расшатывание.

© Корпус насоса имеет спиральную конструкцию. Двойная спиральная конструкция с выходным отверстием 80 мм и более может хорошо сбалансировать радиальную силу и обеспечить жесткость ротора. Насосы с центральной опорной конструкцией подходят для различных рабочих температур.

©Корпус насоса, крышка насоса и рабочее колесо оснащены износостойкими уплотнительными кольцами. Зазор и твердость уплотнительного кольца соответствуют требованиям стандарта API 610. Компенсационное кольцо имеет длительный срок службы и может быть легко заменено.

© камера уплотнения соответствует требованиям API 682 и может быть оснащена различными типами механических уплотнений.

© Компоненты подшипника охлаждаются с помощью смазочного масла и охлаждающего змеевика. Теплообмен равномерный, а эффект охлаждения хороший, что позволяет избежать неравномерного нагрева и снижения срока службы подшипника, вызванного охлаждением во внешней части.

© Регулируемая конструкция корпуса подшипника применяется при использовании открытого рабочего колеса, что удобно для осевой регулировки ротора насоса

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• Фланцы ГОСТ/DIN/ANSI/ISO
• Торцевые уплотнения по ГОСТ/API 682
